Ножи для продольно-режущего станка

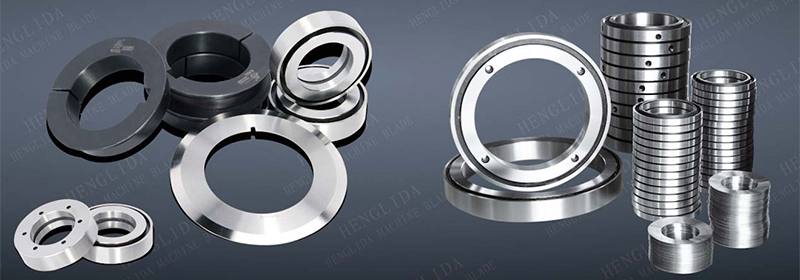

Компания HENGLIDA предлагает множество стандартных и кастомизированных продольно-резательных ножей для различных областей применения. Наши круглые и вращающиеся ножи широко используются для продольной резки бумаги, пленки, листового золота, алюминиевой фольги, листового серебра, магнитной пленки и других предметов с минимальным сопротивлением резанию и максимальной износостойкостью. Мы используем высококачественные материалы для производства промышленных ножей, в том числе 9CrSi, Crl2MoV, W6Mo5Cr4V2 и WI8Cr4V. Производство промышленных ножей выполняется строго с допуском по толщине ±0.002мм и чистотой поверхности Ra0.1мкм. Заказ осуществляется в течение 25 рабочих дней.

Далее представлены примеры ранее произведенной продукции. Ножи с другими параметрами доступны на заказ.

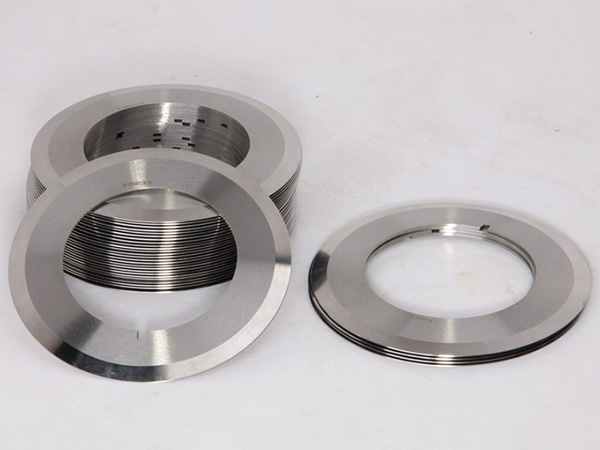

Верхние продольно-резательные ножи

φ внешний диаметр	φ внутренний диаметр	B, ширина	b, толщина	C, ширина шпонки	H, ширина шпонки	α, угол установки ножа
62	42	2.5	1.5	2.2	44.5	45°
64	40	1.8	1	3	44	45°
75	45	2	1	3	49	45°
75	45	2.5	1.5	3	49	45°
62	42	2	1	2.2	45	45°
100	75	2.3	1	2.2	77.6	45°
105	70	2	1	3.2	75	45°
105	70	2.5	1.5	3.2	75	45°
140	95	2	1	3.2	100	45°

Внешний диаметр (мм)	Внутренний диаметр (мм)	B, ширина (мм)	b, толщина (мм)	Угол установки ножа (мм)
105	70	2	1	45°
105	70	2..5	1.5	45°

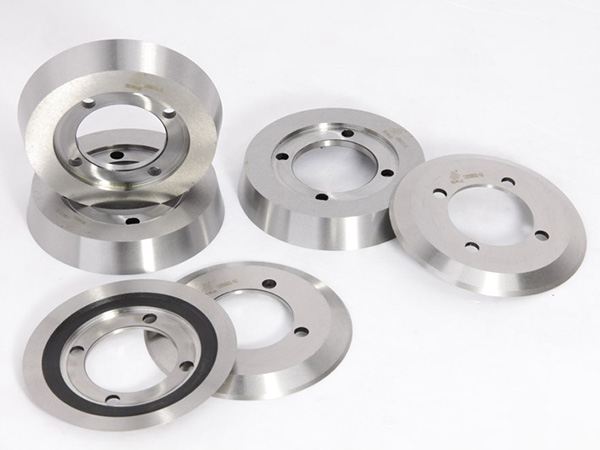

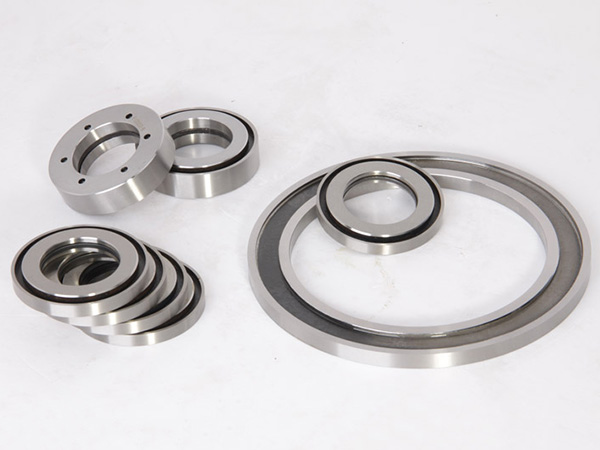

Нижние продольно-резательные ножи

Внешний диаметр	Внутренний диаметр	B, ширина	Большой начальный диаметр	Мал. начальный диаметр
70	45	10	66	56
80	60	10	77	69
46	25	10	42	35
60	35	9	57	50
90	65	10	87	78

Внешний диаметр	Внутренний диаметр	Ширина	B, толщина режущей кромки	C, ширина шпонки	H, ширина шпонки
70	45	5	3.5	10	50
70	45	8	6	10	50
70	45	10	8	10	50
70	45	10	8	\	\
70	45	10	7	\	\

Внешний диаметр	Внутренний диаметр	B, ширина	Толщина режущей кромки	Большой начальный диаметр	Мал. начальный диаметр	C, ширина шпонки	H, ширина шпонки
70	45	10	8	67	59	10	49
70	45	4	2.5	67	59	10	49
80	50	5	3.5	77	65	10	53.8
80	50	10	8	77	65	10	53.8
80	60	10	8	77	69	\	\
70	45	6	4	67	59	\	\
108	80	10	8	105	90	\	\
108	80	20	18	104	90	\	\

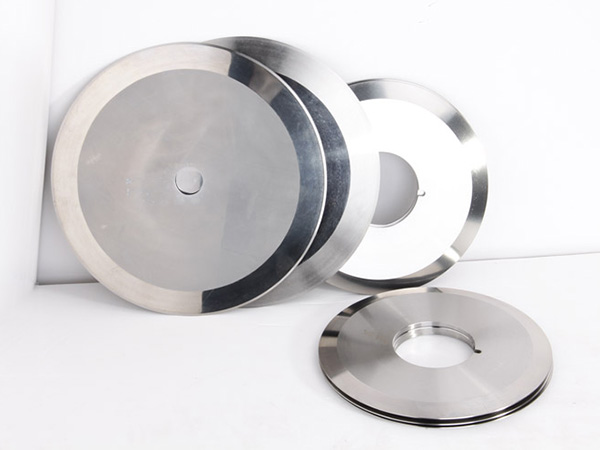

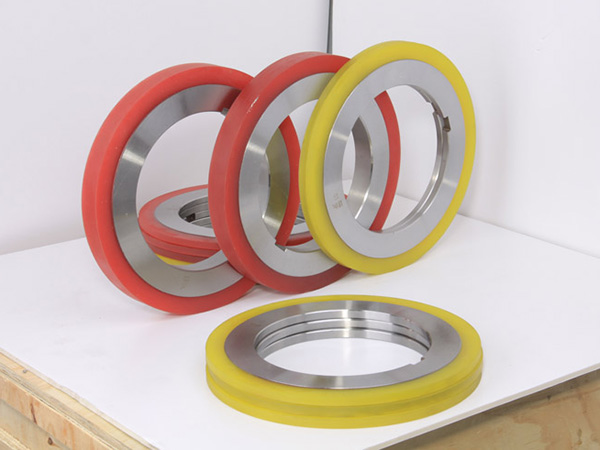

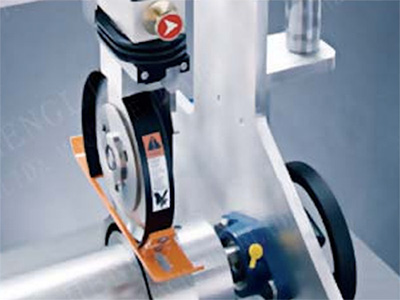

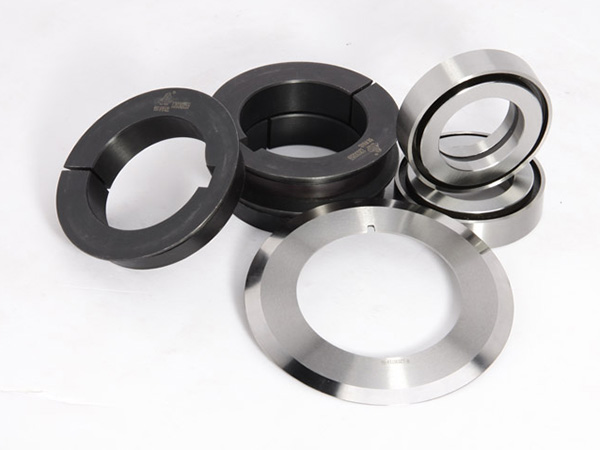

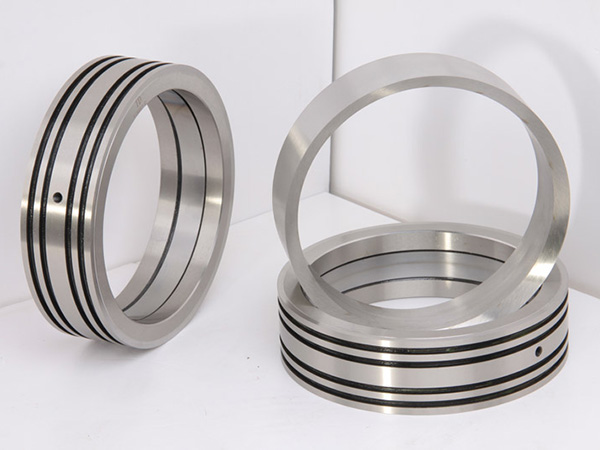

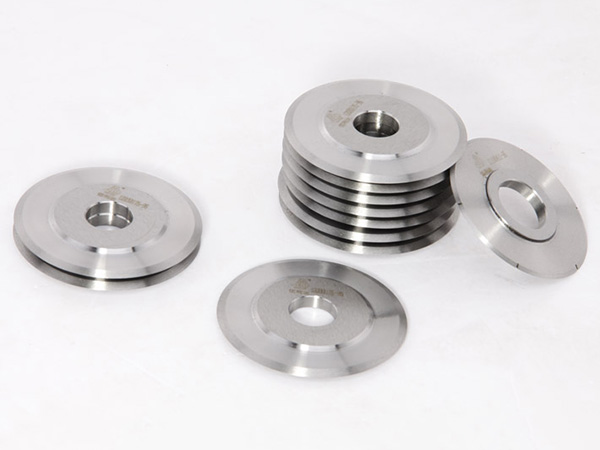

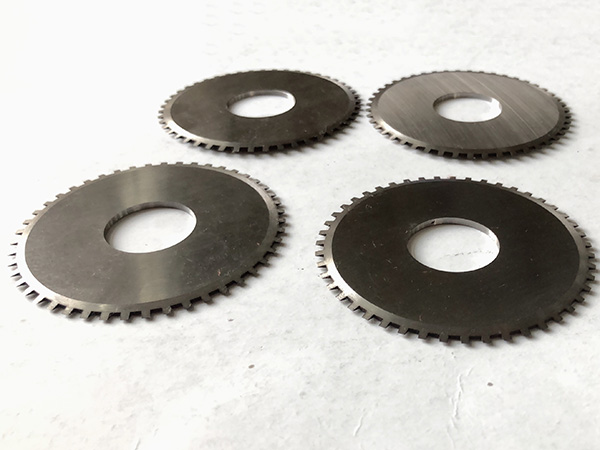

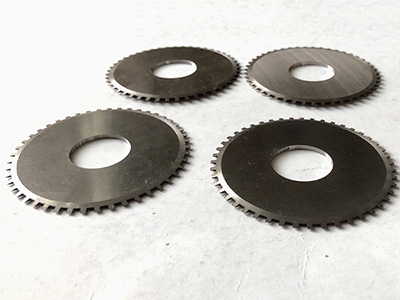

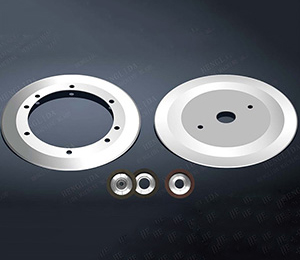

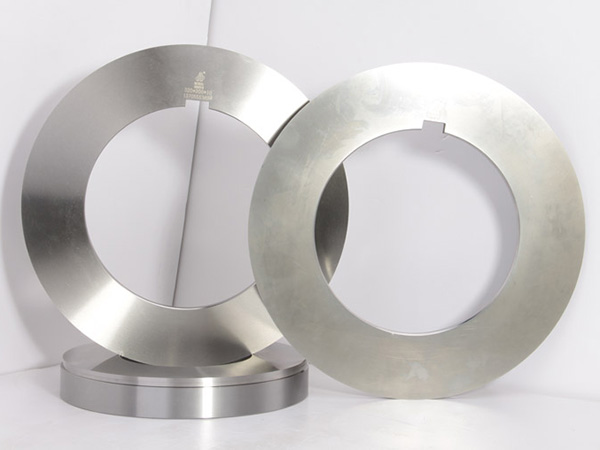

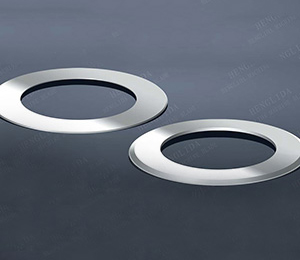

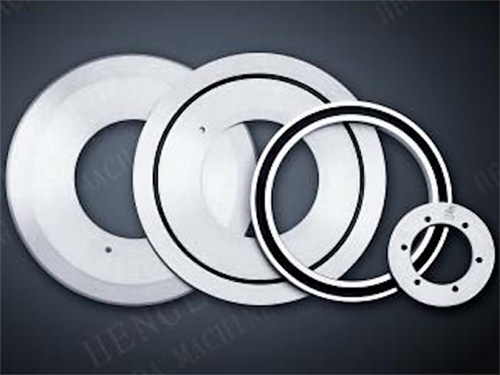

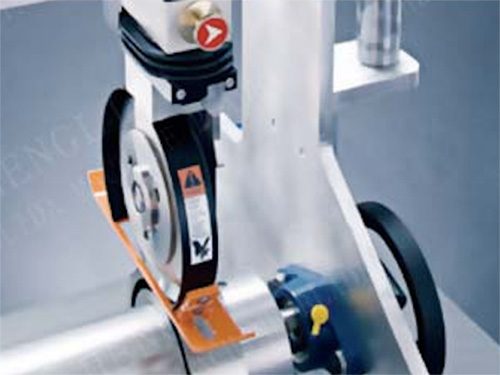

Примеры
